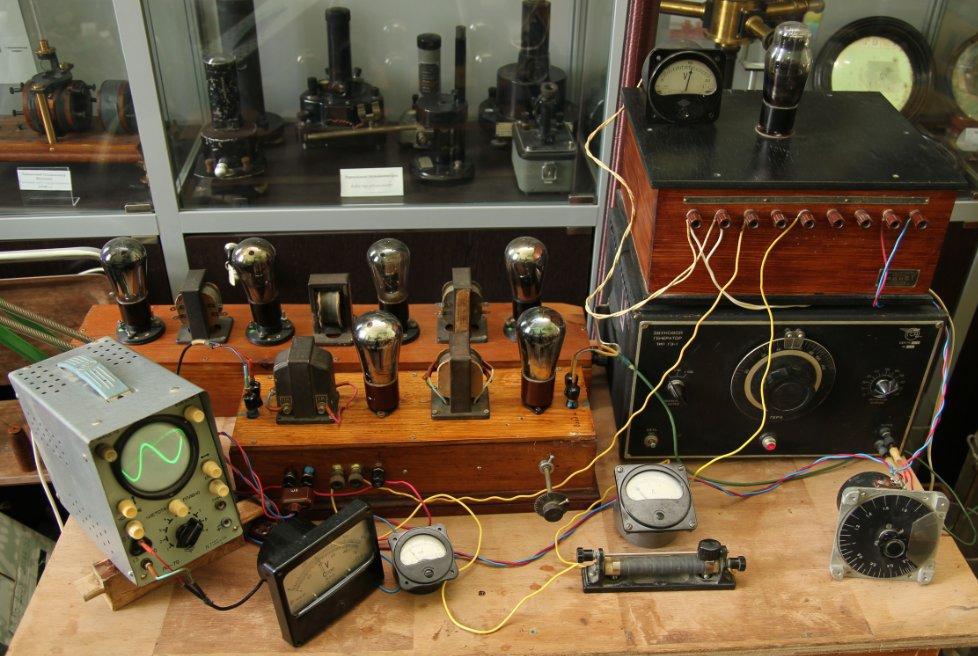

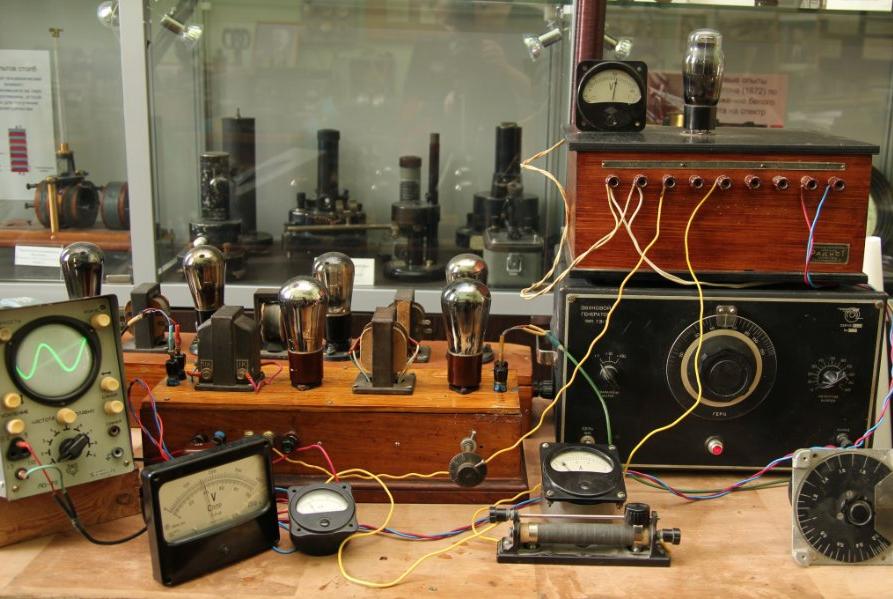

Установка Е.К.Завойского из докторской диссертации

Измерительная установка состоит из:

1.      генератора Генератор собран по схеме электронной связи на лампе СО-182 (лампа Варемю). Генератор  с электронной связью представляет собой двухкаскадный генератор, собранной на одной многоэлектродной лампе (тетрод или пентод). Такой генератор представляет сочетание генератора с самовозбуждением и усилителя колебаний на одной лампе. Данная схема генератора называется схемой с электронной связью, потому, что связь между генератором с самовозбуждением и усилителем осуществляется через электронный поток лампы.  Выбор схемы на пентоде определился возможностью плавного подхода к генерации при помощи регулировки напряжения экранной сетки. «Колебательный контур состоит из конденсатора с переменной емкости от 15 до 100 см.(пФ), катушки L из 15 витков, диаметром от 18 м. до 200ми фидера Ф длиной 40 см, позволяющего вывести катушку L из экрана генератора в межполюсное пространство электромагнита.» 2.      триодного резисторного усилителя низкой частоты Это усилитель американской фирмы PhysicistsResearchCo на триодных лампах (четыре первых лампы 7С6, выходная лампа 6L5G). Выход усилителя - трансформаторный, к которому подключается термогальванометр или осциллограф. 3.      Пентодного резонансного трансформаторного усилителя низкой частоты на 50 Гц. При внимательном рассмотрении и изучении этой схемы выясняется, что он состоял из двух усилителей низкой частоты. а) двухлампового трансформаторного усилителя на лампах СО-187 б) четырехлампового трансформаторного усилителя на лампах СБ-155 4.      Зеркального гальванометра Зеркальный гальванометр Hartmann&BraunA.G. №224655, чувствительностью 10-9 А. Он использовался, когда работал только генератор высокой частоты. Гальванометр подключался к сетке лампы генератора. К выходу резонансного усилителя 50 Гц подключался короткопериодичный гальванометр (собственный период 137 Герц и внутреннее сопротивление 10 Ом). Гальванометр обладал чувствительностью 10-5 ампера на миллиметр при одном метре расстояния от зеркала гальванометра до шкалы и скомпенсирован батареей 6 Вольт через сопротивление порядка 2000Ом 5.      Осциллографа Катодный осциллограф тип-51 состоял из электронно-лучевой трубки, а развертка осциллографа осуществлялась генератором развертки на тиратроне ТГ-212. Исследуемый сигнал подавался непосредственно на вертикальные пластины электронно-лучевой трубки. 6.      Электромагнит «Дю-Буа» Использовался для создания регулируемого постоянного магнитного поля. Величина магнитного поля достигала до 5000 Э. «Для модуляции между полюсами электромагнитна помещались два витка из толстой прямоугольного сечения шины из электролитической меди. Витки соединялись параллельно и для большей жесткости были скреплены в эквипотенциальных точках тремя перемычками из той же чистой меди. Концы катушки подключались через амперметр на 300 А в трансформатор на 2 вольта и 300 ампер. Первичная обмотка питалась от городской сети переменного тока частоты 50 Гц через реостат.» Для измерения в низких полях магнит «Дю-Буа» не использовался, а электромагнитное поле создавалось соленоидом, состоящим из 6 витков, диаметром 12 см., который питался от сварочного трансформатора.             Для реставрации измерительной установки, описанной в докторской диссертации, мы использовали схемы и рисунки из диссертации и научных дневников Е.К. Завойского. Также использовалась литература 20-30-40-х годов в которых описаны конструктивные решения радиотехнических приборов. Для 50 Гц усилителя низкой частоты были изготовлены деревянные шасси, что было характерно для радиотехнической аппаратуры 20-30-х годов. Радиолампы, использованные в реставрации данной измерительной установки, использовались те же, 20-30-е года. Сопротивления (резисторы) были типа «Каменского» или типа «ТО». Конденсаторы - слюдяные, бумажные и междуламповые трансформаторы были тех же времен. В схеме Е.К.Завойского установка питалась аккумуляторами - анодными и накальными. Но при реставрационных работах мы использовали стандартный для того времени выпрямитель «Радист» и выпрямитель ЛВ-2. Данные выпрямители использовались из удобства.
