Оборудование НИЛ "Промышленный катализ", проект "Гетерогенный катализ"
|
Наименование |
Описание |
|
|
Лабораторное оборудование |
||
|
1 |
Анализатор удельной поверхности Autosorb-iQ-MP (Quantachrome) |
Предназначен для определения удельной площади поверхности, объема пор, распределения пор по диаметрам носителей и катализаторов. - Диапазон измерения удельной поверхности: от 0.01 м2/г и выше с использованием азота, от 0.0005 м2/г и выше с использованием криптона. - Распределение пор по размерам: от 0.35 до более 400 нм. - Две встроенных станции дегазации. |
|
2 |
Хемосорбционный анализатор ChemBET Pulsar TPR/TPD (Quantachrome) |
Предназначен для исследования поверхности носителей и катализаторов путем измерения сорбции газов при температурно-программируемых процессах - оксилении, восстановлении и десорбции. |
|
3 |
Прочномер катализаторов ПК-2 |
предназначен для определения механической прочности гранулированных катализаторов, носителей и сорбентов методом сжатия. Испытуемые материалы: таблетки, черенки, цилиндры, кольца, сферы размером от 1 до 40 мм. |
|
4 |
УФ-Вид-спектрофотометр V650 (Jasco) |
Предназначен для исследования структуры активного компонента твердотельного катализаторов методом спектрального анализа в УФ-Вид-области. |
|
5 |
Газовый пикнометр ULTRAPYC 1200 (Quantachrome) |
Предназначен для определения истинной плотности носителей и катализаторов - Объем образца: 0.1...135 см³ - Разрешение по давлению: 0.0001 г/см³ - Ячейки для образцов: 4.5, 20 и 135 см³ - Диапазон давления: 1...20 psig |
|
6 |
Оптический микроскоп MC 900 LCD (Micros) |
Предназначен для визуального исследования морфологии поверхности адсорбентов, носителей и катализаторов. - Бинокулярная насадка с компенсацией зрения и 2-х ступенчатым светоделением: 20% камера/80% окуляр - Общее увеличение: до 320х - Базовое общее увеличение: 8х-80х - Базовое рабочее расстояние: 78 мм - Максимальное поле на предмете - 27,5 мм - Широкопольные окуляры 10х/22 мм |
|
7 |
Анализатор элементного состава Clever C31 (ЭЛЕРАН) |
Источник рентгеновского излучения: Рентгеновская трубка, максимальное напряжение 50 kV, ток 2000 µA. Rh анод. Программно управляемый источник высокого напряжения 4-50 kV и током 20-2000 µA. Детектор: SDD детектор с электроохлаждением Пельтье, с возможностью работы на воздухе и в вакууме. Площадь детектора 25 мм2. Разрешение на линии 5,9 КеV не хуже 140 eV. Максимальная скорость счета100 000 имп./сек. |
|
8 |
Планетарная мельница PULVERISETTE 7 (FRITSCH) |
предназначена для сухого и мокрого измельчения до размеров менее 1 мкм компонентов адсорбентов, носителей и катализаторов в процессе их приготовления; смешивания и эффективной гомогенизации эмульсий и паст. |
|
9 |
Лабораторный автоклав Limbo Li (Buchi Glass Uster) |
Данное оборудование предназначено для приготовления носителей и катализаторов в условиях высоких температур и давлений газов и паров воды. - рмакс 35 МПа - Тмакс 350 оС - Объем загрузки 200 мл и 450 мл |
|
10 |
ИК-спектрометр Vertex 70 (Bruker) |
Предназначен для исследования носителей и катализаторов методом спектрального анализа в ИК-области. |
|
11 |
Анализатор размера частиц Mastersizer 2000 (Malvern) |
Предназначен для измерения распределения гранул по размерам. Диапазон измерения размеров частиц - от 0.02 до 2000 микрон, в зависимости от свойств материала. Измерение распределения частиц по размерам осуществляется с методом динамического рассеяния лазерного излучения использованием полной теории светорассеяния Фраунгофера-Ми. |
|
12 |
Автоматический анализатор хемосорбции AutoChem 2950HP (Micromeritics) |
Предназначен для анализа носителей и катализаторов в термопрограммированных реакциях (восстановление, оксиление, десорбци) при атмосферном и повышенном давлении (до 70 кгс/см2) и в температурном диапазоне от -100 до 1100°С. Максимальная скорость нагрева: 50°С в диапазоне от -70 до 500°С, 30°С в диапазоне от 500 до 750°С, 10°С в диапазоне от -70 до 500°С. |
|
13 |
Квадрупольный масс-спектрометр ThermoStar (PFEIFFER VACUUM) |
Предназначен для высокочувствительного определения количеств газов в газовых смесях, в широком диапазоне значений молярной массы, с высоким разрешением и отношением сигнал/шум. Диапазон молекулярных масс: от 1 до 200 а.е.м. Предел обнаружения с детектором C-SEM: <1 ppm Предел обнаружения с детектором Фарадея: <40 ppm |
|
14 |

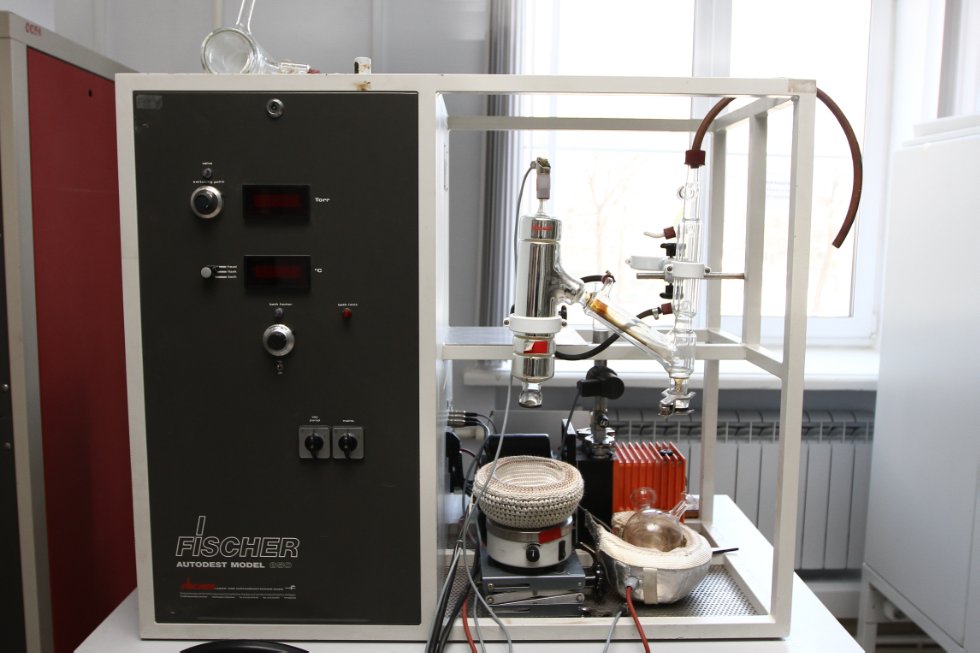

Аппарат для разгонки нефти и нефтяных продуктов «Autodest 850» (Fischer) |
Автоматическая полностью автоматизированная установка атмосферной и вакуумной дистилляции с компьютерным управлением для предназначена для проведения анализа фракционного состава нефти и нефтепродуктов по методике ASTM D 1160 «Standard Test Method for Distillation of Petroleum Products at Reduced Pressure». |
|
15 |

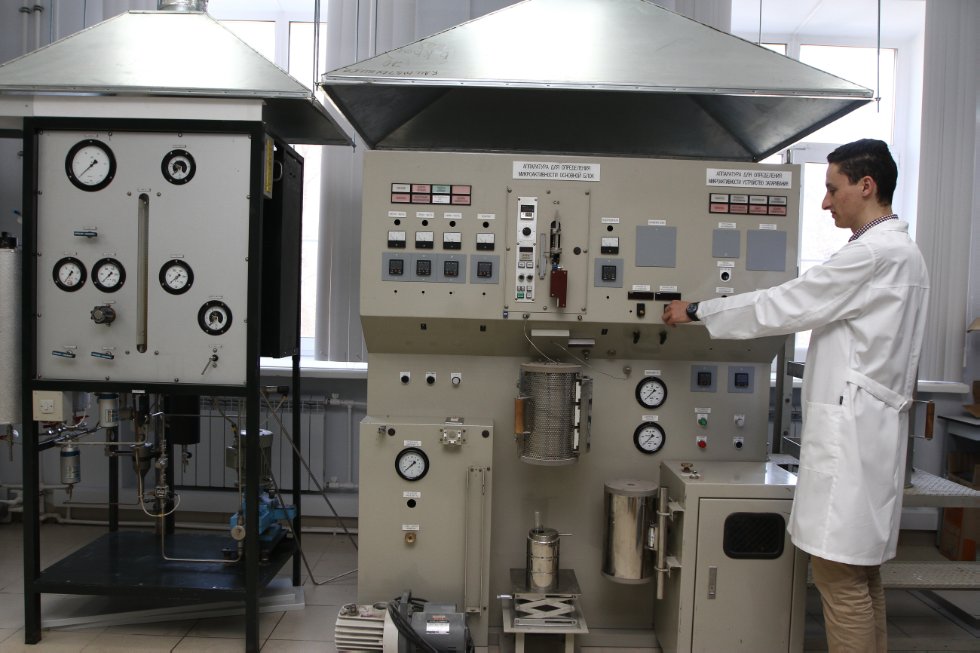

Установка определения микроактивности катализаторов в кипящем слое «Measuring apparatus of microactivity» |
Предназначена для исследования активности микросферических катализаторов. Диаметр реактора 15 мм Высота слоя катализатора 300 мм Объемный расход газа 500-12000 ч-1 Температура в реакторе до 600 ºС Давление в реакторе до 2 кгс/см2 |
|
16 |
Лабораторная установка для испытания катализаторов процесса снижения вязкости нефти |
Технические характеристики: - проточный реактор (стационарный слой) - ррасч 6,0 МПа - Тмакс 600 оС - Объем загрузки катализатора до 30 мл |
|
17 |
- ррасч 0,15 МПа - Тмакс 700 оС - Объем загрузки катализатора 50 мл |
|
|
18 |

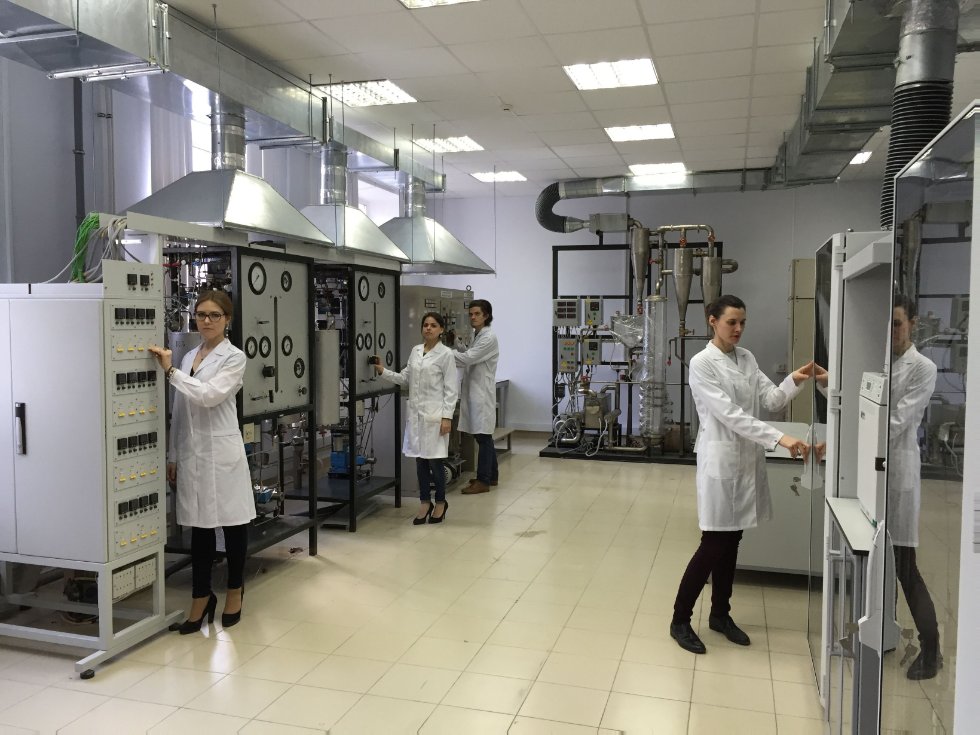

Проточная каталитическая установка (кипящий слой) |
- ррасч 0,15 МПа - Тмакс 700 оС - Объем загрузки катализатора 10 мл (стационарный слой, микрореактор), 100 мл (кипящий слой, реактор кипящего слоя) |
|
19 |

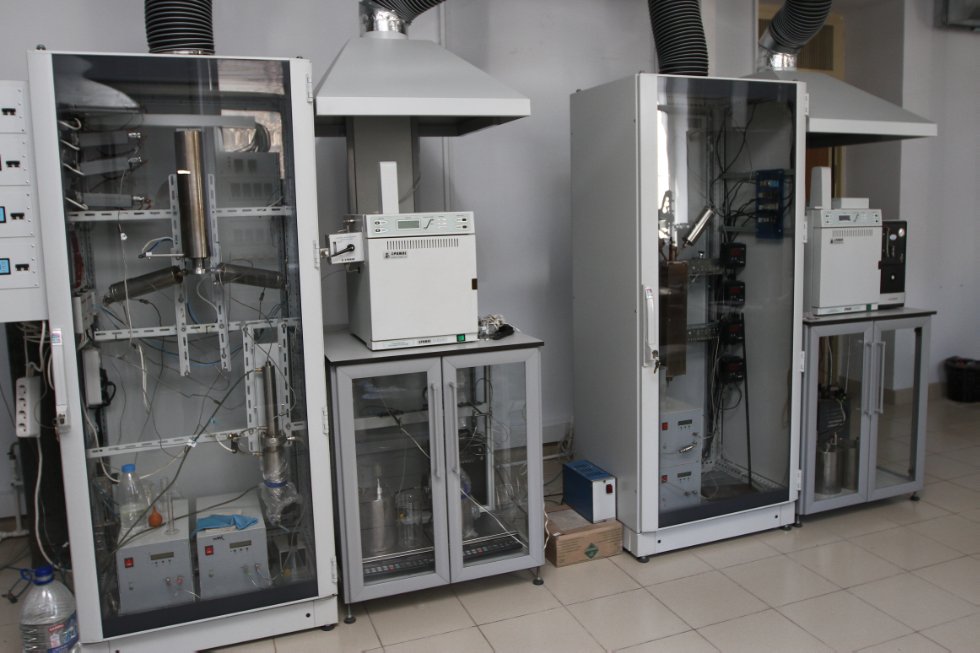

Проточно-циркуляционная установка (стационарный слой) |
- ррасч 4,0 МПа - Тмакс 250 оС - Объем загрузки катализатора 10 мл |
|
20 |
Стенд для исследования аэродинамических характеристик микросферических катализаторов |
Стенд предназначен для определения аэродинамических характеристик микросферических катализаторов, оценки фракционного состава катализатора в условиях псевдоожижения по высоте и сечению кипящего слоя, исследования процессов теплопереноса в псевдоожиженном слое, выявления особенностей распределения катализатора в объеме реактора (аэродинамической трубки) в зависимости от конструкции и расположения секционирующих решеток, места ввода катализатора, условий псевдоожижения, физико-механических свойств катализатора. Аэродинамическая трубка: высота– 1500 мм, наружный диаметр 250 мм. Конструкция секционирующих решеток: уголковая с переменным свободным сечением, сетчатая, двухслойная с круглыми по сечению элементами. Производительность воздуходувки – 10 ÷ 120 м3/ч. Автоматизированная система регулирования температуры, влажности и расхода воздуха. |
|
Оборудование для пилотных и полупромышленных испытаний |
||
|
21 |

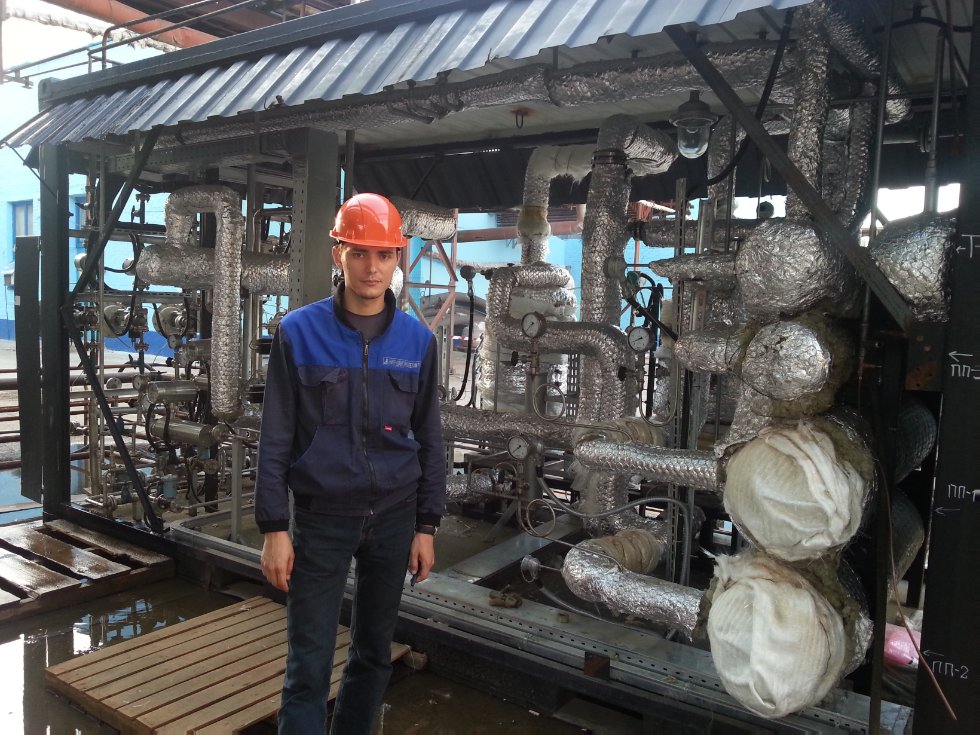

Установка для пилотных испытаний катализаторов |
Пилотная установка сделана на базе морского контейнера, предназначена для испытания катализаторов в промышленных условиях. - Два реактора с общим объемом загрузки катализатора 30 литров; - Давление проведения процессов – до 2 кгс/см2; - Температурный диапазон проведения процессов – 550-750°С; - Три испарителя водного конденсата; - Три перегревателя водяного пара до 750°С; - Один испаритель и один перегреватель углеводородного сырья. |
|
22 |
Двухреакторная установка для испытаний катализаторов гидрогенизационных процессов (Haldor Topsoe) |
Установка предназначена для гидроперерабокти нефти и нефтяных фракций в проточных реакторах в лабораторных и полупромышленных условиях. Катализаторы могут оцениваться в коротких кинетических тестах или длительных испытаниях (2-300 ч). Температура в реакторе до 450°С Давление в реакторе до 200 кгс/см2 Объемный расход жидкости 0,4-13,0 ч-1 Диапазон вязкости нефти (при 80 °С) 1-100 сПз Расход водорода 10-600 н дм3/ч |
|
23 |
Гранулятор окатывания тарельчатый |
Предназначен для получения сферических гранул из контактной массы в процессе приготовления катализаторов и адсорбентов. Характеристики гранулятора окатывания тарельчатого: - диаметр окатывателя 800 мм; - высота борта 150 мм; - производительность 10÷50 кг/ч; - угол наклона тарелки 35°÷65°; - частота вращения тарелки 30 оборотов. |
|
24 |

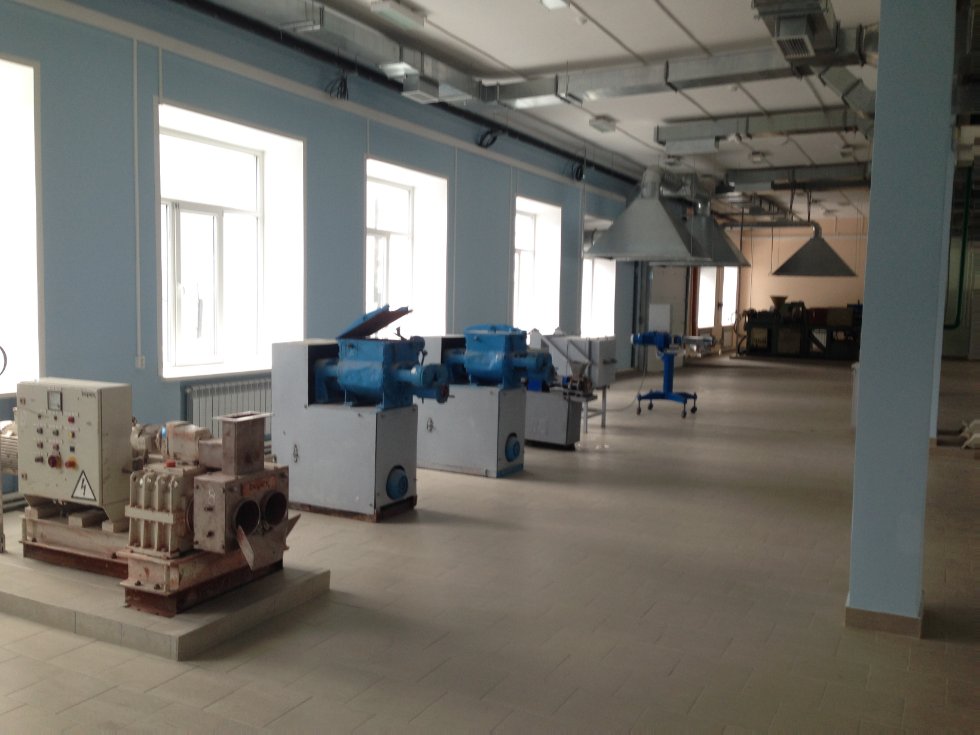

Шестеренчатый экструдер |
Предназначен для получения гранул в непрерывном режиме из катализаторных паст. Характеристики шестеренчатого экструдера BEPEX GCS 200/60: - производительность 80÷240 кг/ч; - зубчатый механизм выдавливания; - диаметр гранулирующих валков 3 и 5 мм; - мощность 6 кВт. |
|
25 |
Гранулятор формования шнековый |
Предназначен для получения в непрерывном режиме гранул образцов катализатора произвольной и мерной длины из катализаторной пасты. Характеристики гранулятора формования шнекового ФШ-0045 К01: - производительность 15 кг/ч; - частота вращения шнека 28 об/мин; - материал деталей соприкасающихся с продуктом 12Х18Н10Т; - диаметр шнека 45 мм. |
|
26 |
Z-образный смеситель с шнеком для выгрузки формовочной массы |
Предназначен для смешения и гомогенизации порошков оксидов и солей различных веществ с целью дальнейшего получения катализаторных паст и дальнейшей их формовки или выгрузки при помощи встроенного шнека. В наличии 2 z-образных смесителя. Характеристики z-образного смесителя: - объем смесителя 40 литров; - двухроторный смеситель; - z-образные лопасти; - шнековый тип выгрузки с возможностью формования катализаторных паст в гранулы; - материал корпуса 12Х18Н10Т; - корпус, обогреваемый рубашкой с водяным паром; - максимальное расчетное давление в рубашке 6 кгс/см2; |
|
27 |
Двухконусная вакуумная сушилка
|
Предназначена для пропитки носителей с последующим удалением физически сорбированных веществ из образцов носителей и контактных масс в процессе приготовления катализаторов. Характеристики двухконусной вакуумной сушилки: - номинальный объем 1600 литров; - корпус, обогреваемый рубашкой с водяным паром; - эмалированное кислотостойкое внутреннее покрытие; - частота вращения корпуса от 2 до 5 об/мин. |
|
28 |

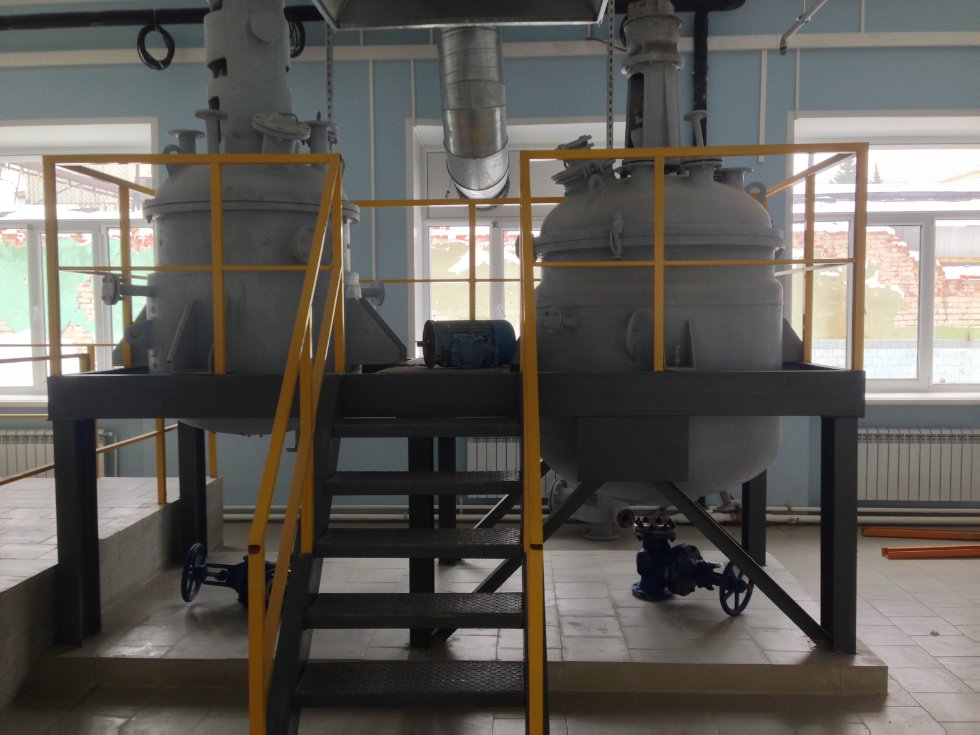

Реакторы с мешалками |
Реакторы предназначены для приготовления пропиточных растворов предшественников активных компонентов, промоторов и модификаторов в процессе синтеза катализаторов. Характеристика реактора номинальным объемом 1,5 м3: - корпус, обогреваемый рубашкой с водяным паром; - эллиптическая крышка; - вал с тихоходной рамной мешалкой; - материал изготовления 12Х18Н10Т; - рабочее давление 1 кгс/см2; - мотор-редуктор МПО-1 АО. Характеристика реактора номинальным объемом 1,0 м3: - корпус, обогреваемый рубашкой с водяным паром; - эллиптическая крышка; - вал с тихоходной якорной мешалкой; - материал изготовления 12Х18Н10Т; - рабочее давление 1 кгс/см2; - мотор-редуктор МПО-2М-10ВК-23,1-3/63. |
|
29 |
Дезинтегратор |
Предназначен для измельчения за счет ударно-сдвиговых деформаций веществ до требуемого уровня дисперсности в процессе приготовления катализаторов и адсорбентов. Характеристики дезинтегратора: - производительность до 100 кг/ч; - максимальный размер зерен измельчаемого материала 15 мм; - размер зерен измельченного материала не более 40 мкм; - скорость вращения роторов 5000 об/мин; - горизонтально-соосное расположение роторов. |
|
30 |
Мельница вибрационная |
Предназначена для сухого или мокрого помола широкого спектра материалов, а также может применяться для смешивания и гомогенизации компонентов носителей и катализаторов. Характеристики мельницы вибрационной: - измельчение при помощи ударно-истирающего воздействия; - максимальный размер зерен измельчаемого материала 4 мм; - размер зерен измельченного материала 1 мкм; - загрузка измельчаемого материла до 25 кг; - общий объем помольной камеры 70 л. |
|
31 |
Протирочное сито |
Предназначено для пропускания материала через сито для получения гранул требуемого размера. В зависимости от применяемой технологии позволяет выполнять грануляцию порошков со связующим, отделять крупные частицы наполнителей от общей массы паст, измельчать легкоразрушаемые материалы протиранием через сито. Характеристики протирочного сита: - частота вращения протира 56 об/мин; - размеры получаемых гранул на выходе: 0,2; 0,4; 0,5, 0,6; 0,8; 1,0 мм; - материал ракелей - полиуретан; - материал соприкасающихся с обрабатываемым материалом деталей - сталь 12Х18Н10Т; - объем загрузочной камеры 5,6 л; - объем приемной камеры 8 л. |
|
32 |
Сушильная камера |
Предназначена для высушивания и прогрева материалов в воздушной атмосфере в процессе приготовления носителей, катализаторов и адсорбентов. Характеристики сушильной камеры: - диапазон рабочих температур 50÷250 °С; - среда в рабочем пространстве воздух; - размеры рабочего пространства (д×ш×в) 1000 мм×1350 мм×2400 мм. |
|
33 |

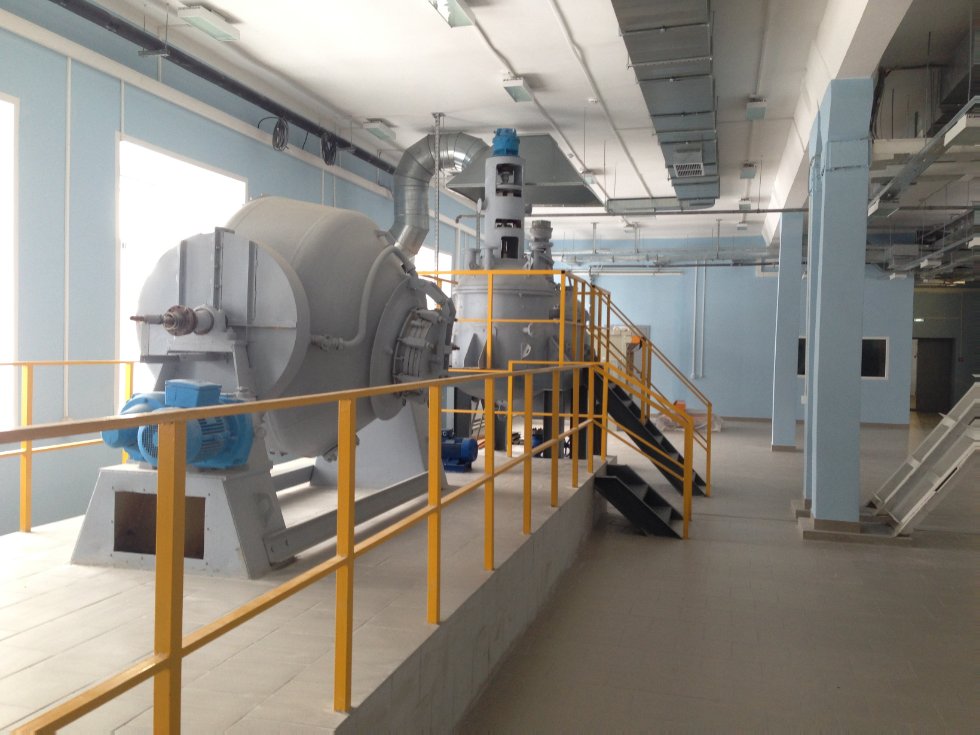

Электрическая печь барабанного типа |
Предназначена для проведения различных видов термообработки образцов катализаторов и адсорбентов в воздушной атмосфере. Характеристика электрической печи барабанного типа: - диапазон рабочих температур 100÷1350 °С; - размеры рабочего пространства (диаметр×длина) 210 мм×1300 мм; - скорость вращения барабана 1÷3 об/мин; - наличие регулировки угла наклона печи. |
|
34 |
Электрическая печь периодического действия |
Предназначена для проведения различных видов термообработки образцов катализаторов и адсорбентов в воздушной атмосфере. - рабочая температура 1250 °С; - размеры рабочего пространства (д×ш×в) 1200 мм×800 мм×500 мм. |
