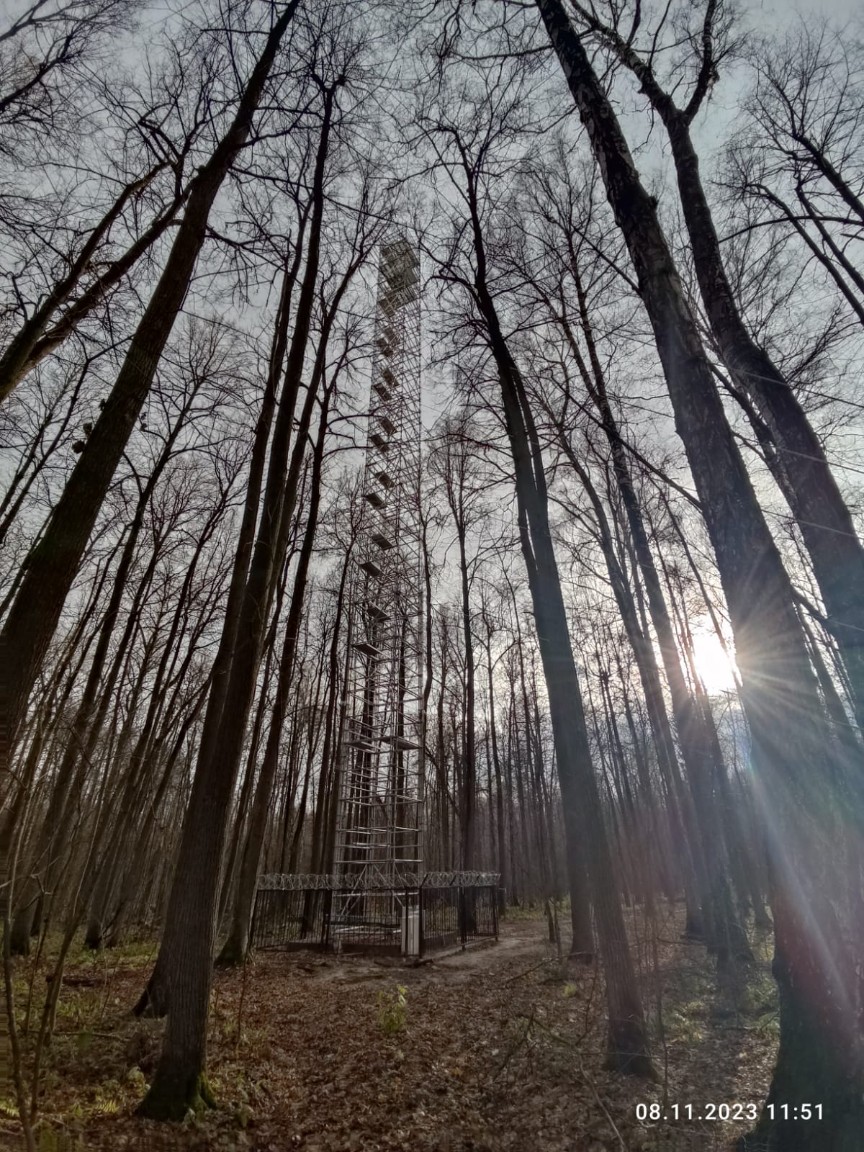

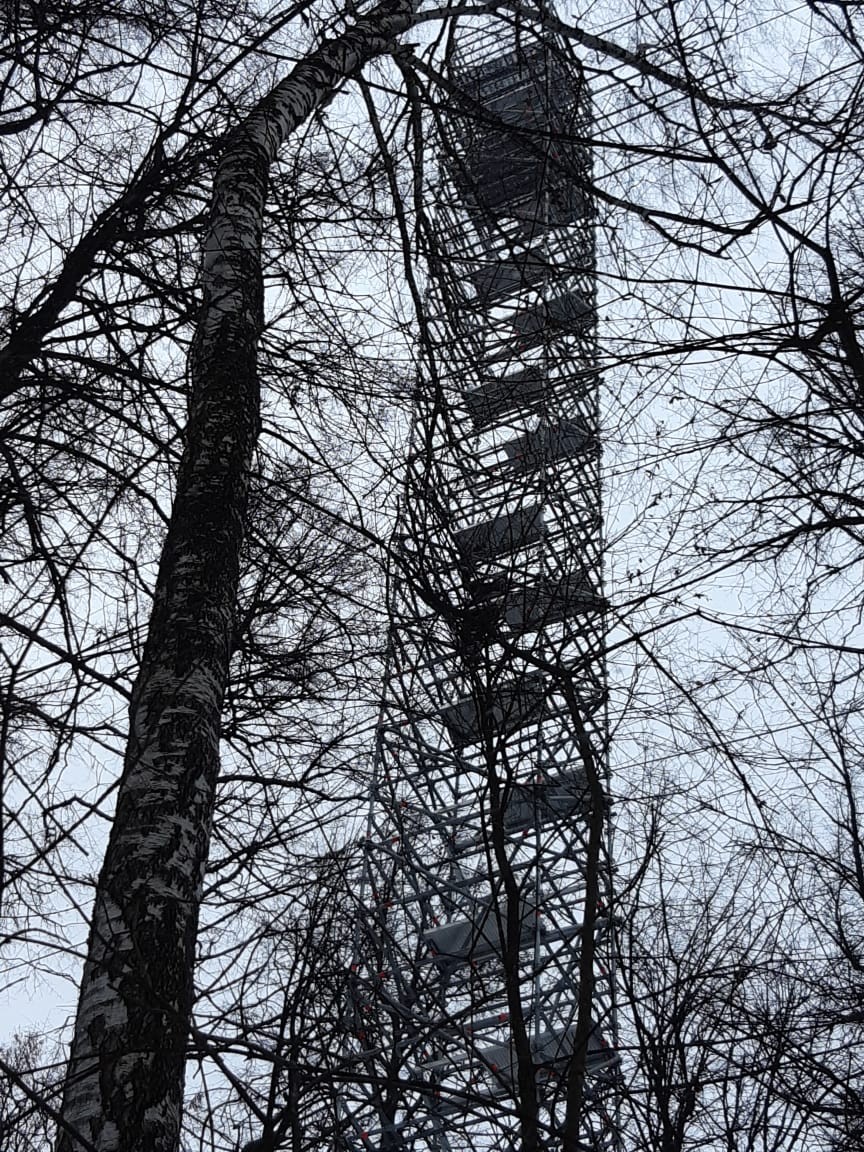

Мачта Layher 40 м для установки исследовательских приборов

Мачта Layher 40 м для установки исследовательских приборов

Тип конструкции – клиновые леса.

Материал мачты – сталь (LW - S460), защищенная методом горячего оцинкования.

Толщина покрытия – 76 мкм.

Габариты ствола мачты (Д×Ш), мм – 2072×2072.

Высота ствола, м – 41,75.

Стойки для крепежа к фундаменту – 4 шт. для мачты и 4 шт. для оттяжек.

Опора – домкраты сплошного сечения.

Крепление к фундаменту – болты.

Количество оттяжек – 24 шт.

Отметки, на которых устанавливаются оттяжки: 8,150; 12,150; 18,150; 24,150; 30,150; 36,150 м.

Радиус установки оттяжек от центральной оси мачты – 21,8 м.

Настилы рабочих уровней – предназначены для оперативного переноса рабочих уровней на другой этаж. Все настилы по своим торцам имеют интегрированную защиту от приподнимания. Металлические настилы негорючие, с противоскользящим покрытием, не задерживающие воду и прочие загрязнения. Отметки, на которых устанавливаются рабочие уровни +33,160; +36,160; +39,160м.

Настил доступа с лестницей – 14 шт. Предназначен для доступа эксплуатирующему персоналу на верхний уровень мачты без переноса лестниц.

Дополнительные конструкции – 5 шт. Предназначены для крепления исследовательских приборов с массой от 20 кг и обеспечивают исключение вибрации навесного оборудования. Длина конструкций – 6 м. Вид – трубы с хомутами. Все стойки имеют приваренные фланцы (розетки) с шагом вдоль трубы 500 мм. Первый фланец от нижней точки трубы на расстоянии 400 мм. Фланцы имеют сплошное сварочное соединение по периметру со стойкой. Фланцы (розетки) имеют 8 отверстий.

Вышка оборудована молниезащитой, как на основной ствол мачты, так и на тросы-растяжки.

Мачта оборудована дополнительными лотками для прокладки кабелей к приборам, габаритными огнями.

К приборам организовано постоянное электропитание, сбор данных с приборов осуществляется передачей по оптоволоконному кабелю.

Мониторинговая площадка огорожена забором, оборудована охранной системой и системой видеонаблюдения.
