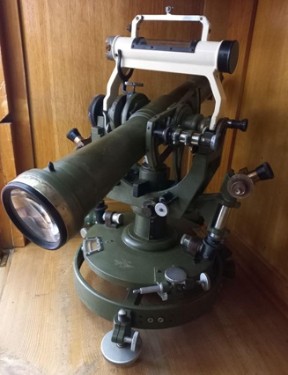

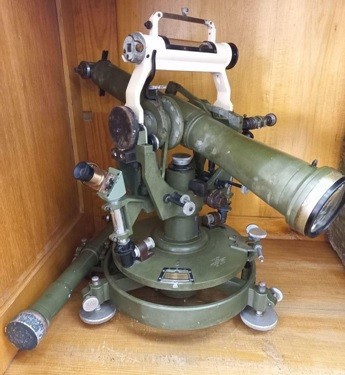

Теодолит ТТ 2/6

Триангуляционный теодолит ТТ 2/6 предназначен для измерения горизонтальных и вертикальных углов (зенитных расстояний) в рядах триангуляции I–II класса. Горизонтальный круг инструмента и его алидада соединяются с подставкой системой не повторительных вертикальных осей с опорой сверху. Зрительная труба – прямая, центральная, с выдвижным окулярным коленом. Инструмент нивелируется по накладному уровню. Инструмент оборудован проводкой для электроосвещения. Предназначен только для наблюдения на столиках сигналов и пирамид. Масса теодолита составляет 27,5 кг.

Данный тип теодолитов был разработан в 1935 г. в ЦНИИГАиК по техническому заданию Ф.Н. Красовского. Выпуск этих теодолитов был начат в 1936 г. и продолжался до 1965 г. С помощью теодолитов ТТ-2/6 был выполнен основной объем угловых измерений в огромной по размеру астрономо-геодезической сети СССР, по праву заслужил всеобщее признание геодезистов как надежный высокоточный теодолит, обеспечивающий измерение горизонтальных углов при расстояниях 20–30 км и более со средней квадратической ошибкой 0,5– 0,7″(по невязкам треугольников).

Производитель – завод «АЭРОГЕОИНСТРУМЕНТ» (г. Москва, 1955). Серийный номер: 8176. Характеристики:

- Точность измерения углов одним приемом – 1".

Зрительная труба:

• фокусное расстояние объектива – 520 мм;
• увеличение зрительной трубы – 52х и 65х;
• поле зрения трубы – 0°43';
• цена деления окулярного микрометра  – 1".

Поверительная труба:

• увеличение трубы – 30х;
• диаметр входного отверстия – 36 мм;
• цена деления окулярного микрометра – 1,4".
• цена деления накладного уровня на 2мм – 2";
• цена деления уровня при алидаде ГК на 2 мм – 8";
• цена деления уровня при алидаде ВК на 2 мм –8".
• теодолита – 27.5 кг;
• теодолита в укладочных ящиках – 44,0 кг;
• теодолита в укладочных и упаковочных  ящиках – 97,0 кг.

Автор: Козлов Р.А. гр. 06-202
