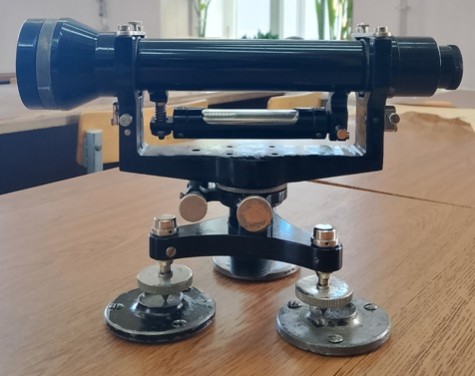

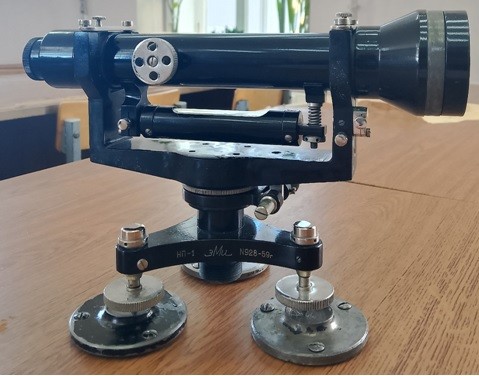

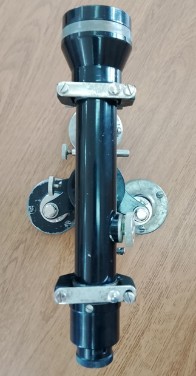

Нивелир НП-1

Нивелир НП-1 — это высокоточный оптический нивелир с постоянным углом наклона визирной оси (цилиндрический уровень при алидаде). Он принадлежит к группе точных нивелиров. Аббревиатура "НП" расшифровывается как "Нивелир Прецизионный".

Нивелир с перекладной трубой и уровнем при трубе. Труба может перекладываться в гнездах и вращаться в них вокруг геометрической оси почти на 360°. Предназначен для производства подземного геометрического нивелирования 1 и 2 разрядов, а также проложения на поверхности нивелирных ходов III и IV классов. Горный нивелир НП-1 использовался маркшейдерами для восстановления горной промышленности СССР в послевоенные годы.

Выпускался отечественной промышленностью в деревянном футляре, ориентировочно с 1946 по 1958 гг. Выпущено около 10 тыс.шт.

Производитель: ЗМИ — Завод геодезических приборов и инструментов (г. Харьков, Украинская ССР, СССР). Это был один из главных профильных заводов в СССР.

Эти нивелиры были произведены для восстановления народного хозяйства СССР, разрушенного Великой Отечественной войной. Так же это одни из первых нивелиров, выпущенных вскоре после возобновления мирного производства.

Характеристики:

— Диаметр отверстия объектива — 36 мм;

— увеличение трубы — 26х;

— фокусное расстояние объектива — 316 мм;

— угол поля зрения трубы — 1°30′;

— минимальное расстояние визирования — 2 м;

— цена деления цилиндрического уровня на 2 мм — 20";

— цена деления установочного уровня на 2 мм — 6'-7';

— масса прибора — 2,7 кг;

— комплекта — 5,2 кг.

Ключевые особенности конструкции:

1.  Прочная металлическая конструкция: Корпус изготовлен из чугуна и алюминиевого сплава, что делает прибор чрезвычайно надежным и долговечным.

2.  Высококачественная оптика: Для своего времени нивелир имел отличную светосильную оптику с большим увеличением.

3.  Цилиндрический уровень: Наличие точного уровня при алидаде позволяет тщательно выставлять прибор перед измерениями.

4.  Элевационный винт: Для точной подстановки пузырька уровня в нуль-пункт перед отсчетом.

5.  Компенсатор: Отсутствует. Это чисто "уровневый" нивелир. Все операции по приведению визирной оси в горизонтальное положение выполняются вручную с помощью подъемных винтов и контроля по уровню.

Несмотря на возраст, многие из этих нивелиров до сих пор находятся в рабочем состоянии и могут использоваться по прямому назначению, хотя современные цифровые и автоматические нивелиры их практически полностью вытеснили для удобства и скорости работы. Отличный инструмент с богатой историей! Нивелир НП-1 — это классический советский оптический нивелир, один из основных приборов для геодезических работ в середине XX века.

Автор: Игонин А.С. гр. 06-202
