Пантограф ПУШ 600

В наше время мы часто встречаемся с предметами, которые имеют очень древнюю историю функционального применения. Одним из таких примеров является пантограф - механический прибор, изобретённый для копирования и масштабирования изображений, планов, чертежей и декоративных элементов.

Первое известное научное описание устройства пантографа и его применения дал Христофор (Кристоф) Шейнер (лат. ChristophoriScheiner, 1575–1650) – немецкий астроном, физик, механик и математик в своём труде [10], изданном в 1631 г. В трактате автор описывает изобретённый им в 1603 г. прибор и приводит примеры его использования в широком спектре областей человеческой деятельности: от астрономии до гражданских и военных наук, а также применительно к изобразительному искусству.

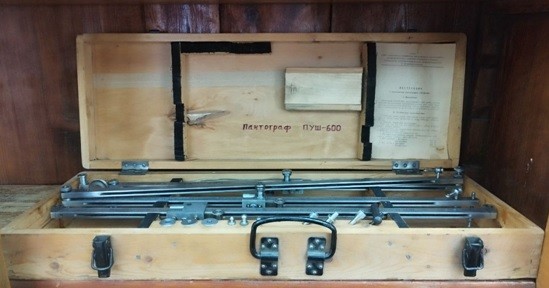

Данный пантограф «ПУШ-600» создан «ЦНИИпроект» для механической перерисовки планов, карт, схем, чертежей в измененных масштабах. Применяется в проектно-изыскательских организациях, КБ заводов, лабораториях институтов и в экспедициях.

Принцип действия прибора основан на подобии треугольников. Возможно уменьшение или увеличение изображений до 10 раз.Пантограф имеет неподвижную ось вращения (пос) и состоит из четырех попарно параллельных штанг, шарнирно соединенных между собой и образующих параллелограмм.

При вычерчивании в масштабах уменьшения на конце одной из штанг устанавливается держатель с иглой, которой обводится оригинал, а на каретке другой штанги — держатель с грифельным стержнем, который вычерчивает копию в заданном масштабе. При вычерчивании в масштабах увеличения меняются местами держатели с иглой и стержнем, а масштабы на штангах принимают обратные значения

Рабочие масштабы включают следующие соотношения:

• Увеличение: 10:1, 8:1, 6:1, 5:1, 4:1, 3:1, 2:5, 2:3, 3:2, 2:1, 3:5, 5:3, 4:3, 5:4, 5:6.
• Уменьшение: 1:10, 1:8, 1:6, 1:5, 1:4, 1:3, 1:2, 1:5.

Допустимая погрешность при перерисовке планов, карт, схем и чертежей составляет:

• В увеличенныхмасштабах: ?1,0 мм.
• В уменьшенныхмасштабах: ?0,3 мм.

Автор: Ганеев И. И. гр. 06-202

Источники:

1. Базанчук Галина Алексеевна, Кураков Сергей Витальевич, Тихомиров Григорий Викторович ПАНТОГРАФ: ИСТОРИЯ УНИВЕРСАЛЬНОЙ КОНСТРУКЦИИ // Жизнь Земли. 2024. №1. URL: https://cyberleninka.ru/article/n/pantograf-istoriya-universalnoy-konstruktsii (дата обращения: 10.09.2025)
2. Пантограф универсальный штанговый ПУШ-600 ТУ 25-03. 1835-75. Изм. № 2 от 06.08.79 / сост. М. Б. Скотникова. - М. :ЦНИИпроект, 1978. - 3 с. - (Средства автоматизации в проектировании и управлении строительством. Организационная и множительная техника. Оснащение рабочих мест проектировщиков : средства для чертежных работ). URL:https://lib.cntb-sa.ru/node/3975 (дата обращения 10.09.2025)
